Kerneteknologien i motorakslen ligger i dens evolvente splinestruktur. Splineforbindelser bruges almindeligvis i mekanisk transmission til at overføre drejningsmoment og muliggøre aksial bevægelse, og den involutte spline er den mest overlegne tandprofil blandt alle splinetyper.
I modsætning til rektangulære splines (med rektangulære tandprofiler), har den involutte spline en involut kurvetandprofil - det samme som tandhjulstænder. Dette design giver to grundlæggende fordele: automatisk centrering og belastningsdeling med flere tænder.
Til automatisk centrering, under montering af motorakslen, er splinetandoverfladerne naturligt ført langs den involutte kurve, hvilket tillader akslen og den tilhørende del at justere sig selv uden yderligere justering, hvilket opnår høj koaksialitet. Denne funktion reducerer i høj grad monteringsbesværet, mens den sikrer højere transmissionsnøjagtighed. Til belastningsdeling med flere tænder sikrer det involutte spline-tandprofildesign, at belastningerne fordeles jævnt over flere tænder, hvilket undgår den lokale overbelastning, der er almindelig med rektangulære splines, hvor kun en eller nogle få tænder bærer belastningen, hvilket væsentligt forbedrer belastningskapaciteten og levetiden.

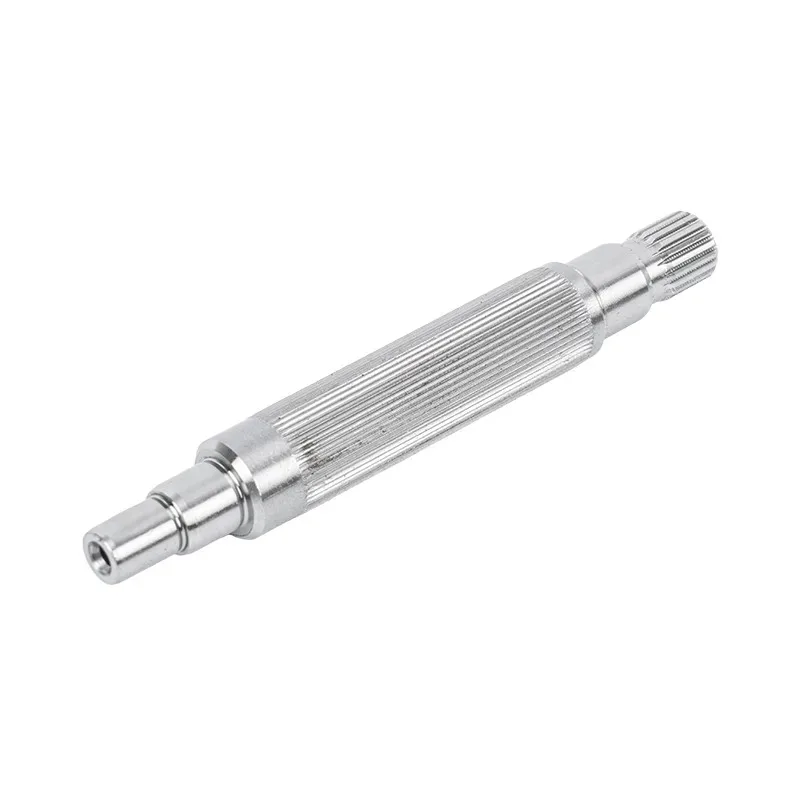

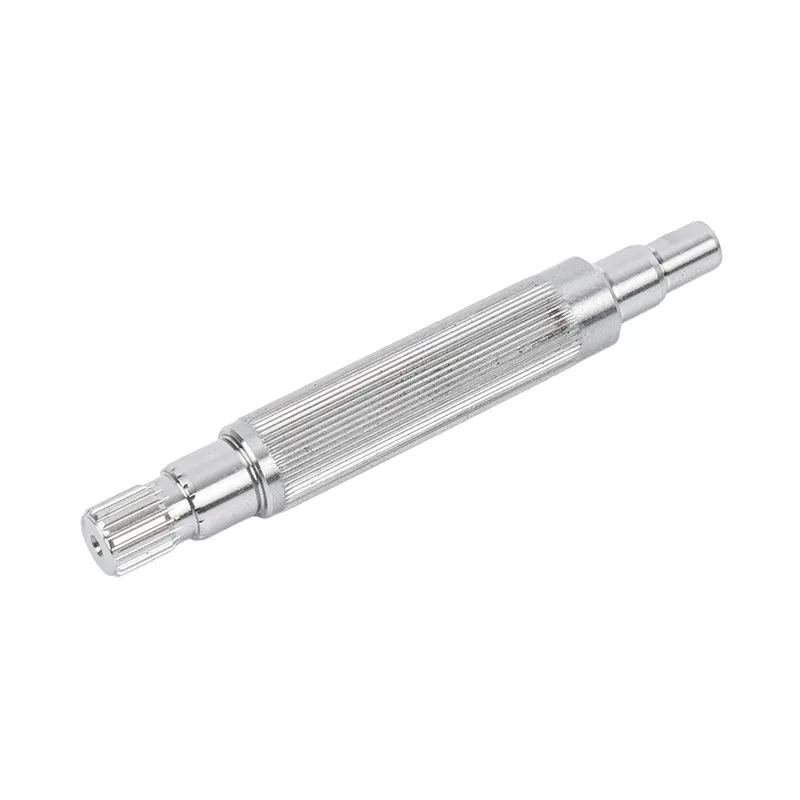

Guanshuos Involute Spline Motor Shaft har store tandrodsfileter (R0.3~R0.8), hvilket yderligere reducerer spændingskoncentrationen ved tandroden, hvilket gør det muligt for produktet at have længere udmattelseslevetid under stødbelastninger og vekslende stress.
Guanshuos motoraksel tilbyder følgende kernefordele, hvilket gør den til den foretrukne løsning til højhastigheds- og højpræcisionstransmissionsapplikationer:
1. Automatisk centrering, højere koaksialitet
Produktets evolvente tandprofil centreres automatisk under samlingen, hvilket opnår højere koaksialitet mellem akslen og sammenkoblingsdelen og en jævnere transmission. Sammenlignet med den præcise pasform, der kræves for rektangulære splines for at opnå justering, reducerer den automatiske centreringsfunktion af evolvente splines i høj grad monteringsbesværet, samtidig med at den sikrer højere transmissionsnøjagtighed.
2. Belastningsdeling med flere tænder, stærk kapacitet for tung belastning
Produktet fordeler belastninger jævnt på tværs af flere tænder med væsentligt bedre belastningskapacitet end rektangulære splines. Den større tandrodsfilet (R0,3~R0,8) reducerer spændingskoncentrationen, hvilket giver stærkere slagfasthed, træthedsmodstand og anti-excentrisk belastningskapacitet. Den fungerer mere stabilt under hyppige fremadgående og bagudrettede rotationer og kraftige belastningspåvirkninger, med en levetid generelt længere end rektangulære splines.
3. Høj hastighed, lav støj, høj transmissionseffektivitet
Produktet har glatte tandprofiler og minimal indgreb, med fremragende højhastighedsydelse, høj transmissionseffektivitet og lav varmeudvikling. Vibrations- og støjkontrol er overlegen i forhold til rektangulære splines, hvilket gør det særligt velegnet til mellem- og højhastighedsroterende udstyr og den foretrukne løsning til højhastighedsmotorer og præcisionsspindler.
4. Høj behandlingsnøjagtighed, god udskiftelighed
Guanshuos Involute Spline Motor Shaft opnår spline-udligningsfejl ≤0,015~0,03mm, symmetri ≤0,02mm og tandoverfladeruhed Ra≤0,8~1,6μm. Højpræcisionsbehandling sikrer god udskiftelighed, hvilket letter udstyrsvedligeholdelse og reservedelshåndtering.
5. Omfattende kvalitetskontrolsystem
Guanshuo har bestået ISO9001 kvalitetsstyringssystem certificering, implementering af fuld kvalitetskontrol fra råvarer til færdige produkter. Virksomheden har 11 patenterede teknologier, der dækker lejetætningsstrukturer, kombinerede motorakselstrukturer, bærende støttestrukturer og andre områder.
| Parameter | Specifikationsområde |
|---|---|
| Spline-udligningsfejl | ≤0,015~0,03 mm |
| Spline symmetri | ≤0,02 mm |
| Tandoverfladeruhed | Ra ≤ 0,8~1,6 μm |
| Tandrodsfilet | R0,3~R0,8 |
Med dens kerneegenskaber som automatisk centrering, høj koaksialitet, glat transmission, multi-tand belastningsleje, stærk tung belastning og slagfasthed, høj hastighed og lav støj, høj effektivitet og lang levetid, er Involute Spline Motor Shaft meget brugt i følgende krævende scenarier:
Nye energikøretøjer: Drivmotor højhastighedsakselapplikationer. Involute spline automatisk centrering sikrer transmissionsstabilitet ved høje hastigheder, mens belastningsdeling med flere tænder opfylder høje drejningsmomentudgangskrav.
Højhastighedsmotorer og præcisionsspindler: Kernetransmissionskomponenter til mellem- og højhastigheds roterende udstyr. Glatte tandprofiler, minimal indgreb og lav varmeudvikling gør det til den foretrukne løsning til højhastighedsmotorer.
Industriel automation: Robotled, servomotorer, præcisionstransmissionssystemer. Høj præcision og god udskiftelighed opfylder de høje pålidelighedskrav til automationsudstyr.
Byggemaskiner: Anvendelse af transmissionsaksel under hyppige fremadgående og bagudrettede rotationer og hårde belastninger. Stærkere slagfasthed og udmattelsesbestandighed sikrer længere levetid.
Værktøjsmaskiner: Spindeltransmission til CNC-værktøjsmaskiner og bearbejdningscentre. Høj koaksialitet og lav vibration sikrer bearbejdningspræcision.
Guanshuos produkter har dækket salgsregioner, herunder Guangzhou, Jiangsu, Fujian, Anhui, Shandong og andre områder, og har etableret samarbejdsrelationer med mærker som Goldsmiths, French Decathlon, Omron og Yasi.
For at hjælpe indkøbsprofessionelle mere klart at forstå de tekniske fordele ved produktet, giver følgende tabel en systematisk sammenligning mellem involutte splines og rektangulære splines:
| Dimension | Involute Spline (Guanshuo) | Rektangulær spline |
|---|---|---|
| Centreringsmetode | Automatisk centrering, tandprofilstyret justering | Kræver præcisionspasning, centreringsnøjagtighed afhænger af bearbejdning |
| Koaksialitet | Høj (sikret ved automatisk centrering) | Medium (afhænger af pasform) |
| Belastningsfordeling | Ensartet belastningsfordeling med flere tænder | Få tænder bærer belastning, tilbøjelige til lokal overbelastning |
| Tandrodsstress | Stor filet (R0,3~R0,8), lav stresskoncentration | Høj stresskoncentration, tilbøjelig til udmattelsesrevner |
| Slagmodstand | Stærk | Svag |
| Anti-excentrisk belastningskapacitet | Stærk | Svag |
| Højhastighedsydelse | Fremragende (glat tandprofil, minimal indgriben) | Gennemsnitlig (større meshing-påvirkning) |
| Vibration og støj | Lav | Højere |
| Transmissionseffektivitet | Høj | Medium |
| Servicelevetid | Lang (generelt længere end rektangulære splines) | Kortere |
| Behandlingsnøjagtighed | Høj (udligningsfejl ≤0,015~0,03 mm) | Medium |
| Udskiftelighed | God | Gennemsnit |
| Bedst egnede scenarie | Høj hastighed, høj præcision, tung belastning, hyppig frem-bak | Lav hastighed, let belastning, generel transmission |
Ovenstående sammenligning viser tydeligt, at produktet i vid udstrækning overgår rektangulære splines med hensyn til centreringsnøjagtighed, belastningsevne, slagfasthed, højhastighedsydelse og levetid. For transmissionssystemer, der stræber efter høj effektivitet, lang levetid og lave vedligeholdelsesomkostninger, er involut spline det overlegne valg.
Guanshuo yder fuld-proces servicesupport til skaftet:
Prøvestadie: Rådgivning om teknisk parametertilpasning, 3D-tegningssamarbejde designverifikation, gratis prøveudbud og omkostningsoptimeringsplaner, sikring af produktmatchning med kundens udstyrsforhold og krav til omkostningsreduktion.
Masseproduktion: Fuld-proces CNC-behandling kvalitetssporbarhed, 48-timers produktion fremskridt visuel feedback, ISO9001 system certificering kvalitetsinspektion, støtte til VMI lagerstyring og nødordre respons.
Eftersalg: 24 måneders forlænget garantiperiode, on-site diagnosticering af globale problemer inden for 48 timer, gratis levering af procesopgraderings- og iterationsløsninger, etablering af en kundedatabase for slid på udstyr til tidlig advarsel og vedligeholdelse.
Hurtigt svar: Forespørgsler og produktkonsultationer kan besvares inden for 24 timer.
Original fabriksfremstilling, kvalitetskontrollerbar: Guanshuo er en direkte producent af Involute Spline Motor Shaft, med fuld proceskontrol fra råmaterialer til færdige produkter.

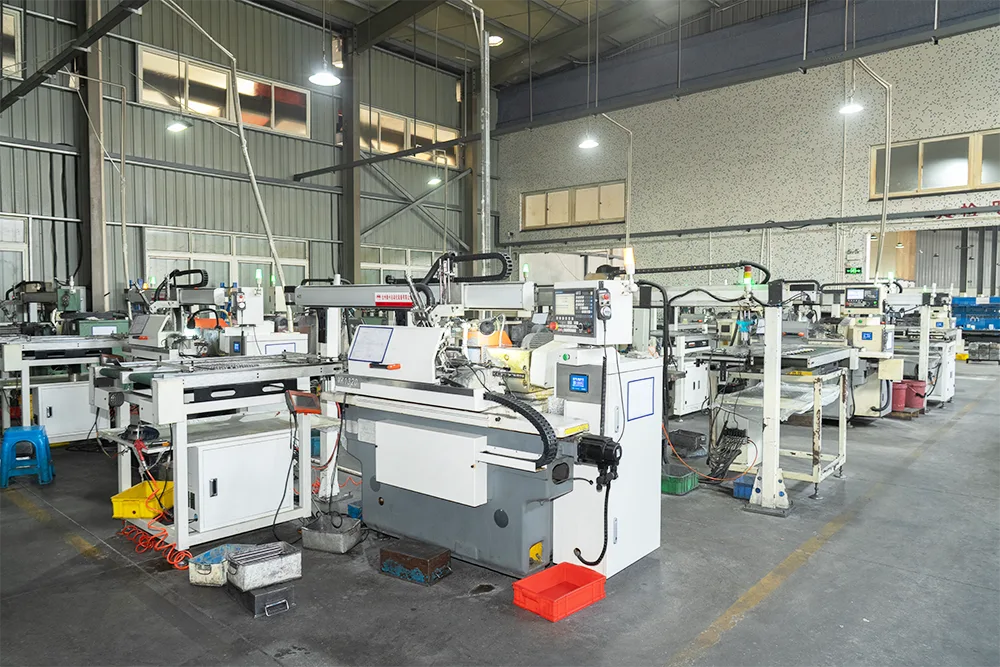

Avanceret udstyr, tilstrækkelig produktionskapacitet: Et team på over 50 medarbejdere, 26 CNC cylindriske slibemaskiner, 6 kogemaskiner og andet avanceret udstyr sikrer rettidig levering af store mængder ordrer.
Dyb teknisk ekspertise, patentsupport: 11 patenterede teknologier dækker flere kernetekniske aspekter af produktet og relaterede produkter.
Komplet certificering, lydsystemer: ISO9001 certificeringssystem løber gennem hele processen med R&D, produktion og salg.
Omfattende tjenester, bekymringsfrit eftersalg: Fuld livscyklusservicesupport fra prøver til masseproduktion, fra før-salg til eftersalg.
A: To kernefordele: automatisk centrering - tandprofilen styrer naturligvis justeringen under samlingen, hvilket opnår højere koaksialitet; og belastningsfordeling med flere tænder - belastninger er jævnt fordelt over flere tænder, hvilket giver stærkere belastningskapacitet, bedre slagfasthed og længere levetid.
A: Tandoverfladeruhed kan nå Ra≤0,8~1,6μm, splineudligningsfejl ≤0,015~0,03mm, symmetri ≤0,02mm, og tandrodsfilet R0,3~R0,8.
A: Der anvendes CNC hobbing eller fræsning kombineret med højpræcision CNC cylindriske slibemaskiner til ydre cirkelbearbejdning, med hele processen kontrolleret under ISO9001-systemet.
A: Velegnet til scenarier med høj hastighed, høj præcision, medium til tung belastning, hyppig fremad-tilbagegående rotation og transmissionsscenarier for stødbelastninger, herunder nye energikøretøjers drivmotorer, højhastighedsmotorer, præcisionsspindler og industrielt automationsudstyr.
A: 24-måneders udvidet garanti, global problemdiagnose inden for 48 timer, gratis procesopgraderingsløsninger og forespørgselssvar inden for 24 timer.
A: Send en forespørgsel via den officielle hjemmeside eller e-mail. Svar inden for 24 timer, og tilbuddet viser tydeligt nøgleparametre.
A: Højpræcisionsbehandling sikrer god udskiftelighed, letter udstyrsvedligeholdelse og reservedelshåndtering og reducerer vedligeholdelsesomkostningerne.
