Hvad gør en højhastighedsmotoraksel til den kritiske muliggører for moderne højhastighedsmaskiner?

1. De unikke krav, der stilles til højhastighedsmotoraksler

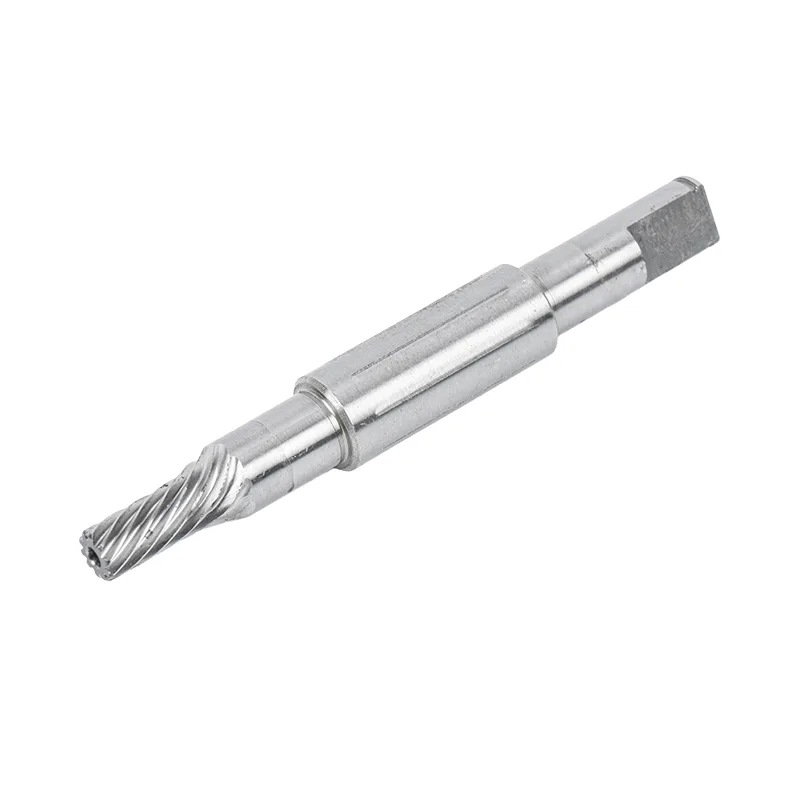

Da elektriske motorer skubbes til højere effekttætheder og mindre formfaktorer, er rotationshastighederne for deres aksler steget dramatisk. ENHøjhastigheds motorakselkører typisk ved hastigheder, der overstiger 20.000 rpm, med nogle avancerede designs, der når 150.000 rpm eller mere. Ved disse hastigheder udsættes akslen for centrifugalaccelerationer, der kan overstige 10.000 gange tyngdeaccelerationen, hvilket pålægger materialet enorme belastninger og kræver ekstraordinær præcision i alle aspekter af dets design og fremstilling.

Nøgleydelsesindikatorer for en højhastighedsmotoraksel af høj kvalitet omfatter dimensionsstabilitet, rotordynamisk stabilitet, træthedsudholdenhed, overfladeintegritet og materialehomogenitet. Disse egenskaber opnås ikke tilfældigt; de er resultatet af omhyggelig materialevalg, stringente fremstillingsprocesser og omfattende kvalitetssikringsprotokoller.

• Dimensionsstabilitet– opretholdelse af geometrisk nøjagtighed under termiske og mekaniske belastninger.
• Rotordynamisk stabilitet– undgå kritiske hastigheder og udvise tilstrækkelig dæmpning.
• Træthedsudholdenhed– modstå millioner af stresscyklusser uden revneinitiering.
• Overfladeintegritet– glatte overflader for at minimere friktion og spændingsstigninger.
• Materiale homogenitet– fri for indeslutninger, porøsitet eller adskillelse.

2. Materialevidenskabens rolle i højhastighedsakseldesign

Det valgte materiale til enHøjhastigheds motorakselhar direkte indflydelse på dets styrke, stivhed, træthedsbestandighed og termiske adfærd. Intet enkelt materiale opfylder alle krav perfekt, så udvælgelsesprocessen involverer afvejninger baseret på den specifikke applikations hastighed, belastning, temperatur og miljøforhold.

Termiske egenskaber er lige så vigtige. Termisk udvidelseskoefficient (CTE) bestemmer, hvor meget akslen vil vokse radialt og aksialt, når temperaturen stiger under drift. En uoverensstemmende CTE mellem akslen og rotorens lamineringsstabel eller lejets indre løbebane kan skabe interferensproblemer eller tab af prespasningsfastholdelse. Materialer med lavere CTE, såsom visse nikkellegeringer eller kompositter, foretrækkes i applikationer med store temperaturudsving.

3. Præcisionsfremstilling: Broen mellem design og ydeevne

Selv den mest omhyggeligt designede højhastighedsmotoraksel vil ikke opfylde forventningerne til ydeevnen, hvis fremstillingen introducerer geometriske fejl, overfladefejl eller resterende spændinger. Præcisionsfremstilling er derfor afgørende for at realisere de teoretiske fordele ved materialet og designet.

Dynamisk balancering, som beskrevet i næste afsnit, udføres som en afsluttende operation for at korrigere eventuel resterende ubalance. Selve afbalanceringsprocessen er en præcisionsoperation, der ofte kræver flere iterationer for at opnå den nødvendige balancegrad.

• CMM inspektion– verificerer alle kritiske dimensioner med høj nøjagtighed.
• Ikke-destruktiv test– ultralyds- og magnetiske partikelmetoder opdager skjulte fejl.
• Statistisk proceskontrol– sikrer ensartet kvalitet på tværs af produktionspartier.

4. Dynamisk adfærd og resonansens udfordring

En af de mest formidable udfordringer inden for højhastighedsmotorakselteknik er at styre den dynamiske respons fra aksel-rotorsystemet. DeHøjhastigheds motorakselskal være designet således, at dets driftshastighedsområde er fri for kritiske hastigheder (naturlige frekvenser) for at undgå resonans, som kan føre til overdreven vibration, lejeskader og katastrofale fejl.

To primære designstrategier:

• Stivt skaft– første kritiske hastighed er over maksimal driftshastighed; enklere afbalancering, men kræver større diameter eller kortere spændvidde.
• Fleksibelt skaft– kører over første kritiske hastighed; tillader et lettere design, men kræver multiplan balancering og ofte aktiv dæmpning.

Ud over bøjningstilstande skal torsionskritiske hastigheder også tages i betragtning. Torsionsresonanser opstår, når akslens torsionsnaturfrekvens falder sammen med torsionsexcitation fra motorens momentimpulser eller fra den drevne belastning. Designere bruger typisk torsionsvibrationsanalyse for at sikre tilstrækkelig adskillelse mellem torsions naturlige frekvenser og excitationsordrer.

Eksperimentel verifikation udføres under prototypetest ved at køre et hastighedssweep, mens vibrationer overvåges. Strain gauges eller accelerometre bekræfter forudsagte tilstandsformer og frekvenser, som vejleder eventuelle nødvendige designrevisioner.

5. Integration med lejesystemer og smøring

Højhastighedsmotorakslen fungerer ikke isoleret; dens ydeevne er tæt forbundet med det lejesystem, der understøtter det. Lejer skal rumme akslens rotationshastighed, radiale og aksiale belastninger og termisk ekspansion, samtidig med at lav friktion og tilstrækkelig dæmpning opretholdes.

Korrekt justering mellem motorakslen og det drevne udstyr er en anden afgørende faktor. Fejljustering kan påføre akslen yderligere bøjningsmomenter og føre til lokal opvarmning, for tidlig lejefejl og øget vibration. Præcisionsjusteringsværktøjer og -teknikker, såsom laserjustering, bruges under installationen og bør verificeres med jævne mellemrum under vedligeholdelse.

6. Test og validering for højhastighedsapplikationer

Før en højhastighedsmotoraksel frigives til produktion, skal den gennemgå strenge tests for at validere dens design, fremstillingskvalitet og pålidelighed under simulerede driftsforhold. Testprogrammet omfatter typisk flere faser, fra materialekarakterisering til udholdenhedstest i fuld hastighed.

• Materiale test– kuponer verificerer træk-, udbytte-, hårdheds- og træthedsegenskaber i forhold til design tilladte.
• NDT inspektion– ultralyds-, hvirvelstrøms- og farvegennemtrængningsmiddel detekterer interne og overfladefejl.
• Dynamisk balancering– opnår specificeret balancegrad (typisk G1.0 eller bedre).
• Fuld hastighed spin test– Kør til maksimal hastighed, mens du overvåger vibrationer, temperatur og lejetilstand.
• Udholdenhedstest– hundredvis af timer ved fuld belastning for at validere træthedslevetid og slidegenskaber.
